Laboratorul va fi format din 16 stații de lucru (15 pentru studenți și 1 pentru cadrul didactic) la care vor fi conectate platformele componente, astfel:

- Platformă pentru senzori și traductoare: formată din senzori și traductoare specifice transportului rutier, interfețe sau dispozitive de condiționare, aplicații de calibrare, documentație tehnică. Senzorii și traductoarele permit:

o detectarea evenimentelor din trafic prin diferite metode – video, inducție, radar, piezo-electric, etc.

o detectarea parametrilor care influențează siguranța traficului – temperatură, ceață, precipitații, prezenta gheții, starea fizică a carosabilului.

- Platformă achiziție de date: aceasta va fi formată din 15 plăci de achiziție de date (din care 6 wireless) și drivere pentru plăcile de achiziție. Dispozitivele de achiziție primesc semnalele de la senzori și traductori prin conexiuni de diferite tipuri și le convertesc în date care pot fi colectate și interpretate de către mijloacele de prelucrare a datelor.

- Platformă prelucrare date și data mining: soluție de stocare pentru volume mari de date, sistem de gestiune a bazelor de date, software pentru analiza datelor și data mining. Dispozitivele și soluția de prelucrare a datelor aplică metode de procesare avansată care permit transformarea datelor în informație utilă. Soluția de gestiune a bazelor de date permite stocarea unui număr foarte mare de evenimente din trafic care pot fi analizate statistic și procesate ulterior prin tehnici de data mining.

- Platformă prezentare și afișare date: plăci de dezvoltare pentru microcontrolere (15 bucăți).

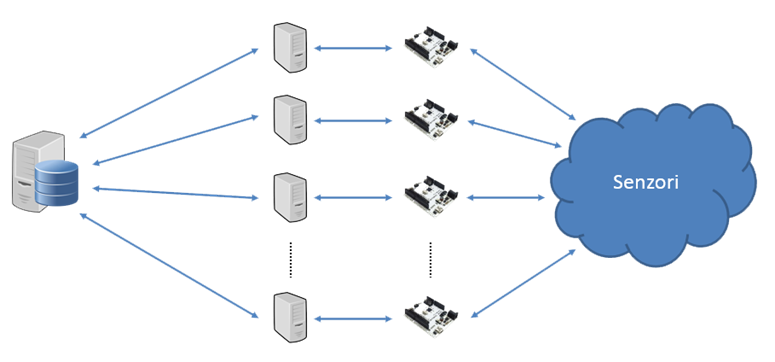

Arhitectura generală este prezentată în imaginea de mai jos.

Dintre echipamentele cu care va fi dotat laboratorul au fost achiziționate 15 plăci de dezvoltare cu microcontroler de tipul Arduino Intel Galileo, bazate pe procesorul Intel® Quark SoC X1000 și sistem de operare Linux. Placa este dotată cu magistrală I2C, 14 I/O digitale, 6 intrări analogice, un slot mini-PCI Express, un port Ethernet 100Mbps, slot Micro-SD, port serial RS-232, port USB Host, port USB Client, memorie DRAM de 256MB și memorie flash de 8MByte. Este complet compatibilă cu toate shield-urile Arduino precum și cu software-ul de dezvoltare Arduino IDE.

De asemenea, au mai fost achiziționate 15 plăci de achiziție de date produse de National Instruments ce vor fi utilizate împreună cu mediul de programare LabVIEW în care s-au specializat cei trei administratori incluși în grupul țintă al proiectului. Nouă dintre plăcile de achiziție sunt de tip USB-6001, având 8 intrări analogice, 20 kS/s, rezoluție 14-bit, 13 linii I/O digitale; un numărător pe 32-bit, domeniu tensiuni -10 V … 10 V, bandă maximă 300KHz, compatibilă cu mediile ANSI C, C# .NET, VB .NET. Celelalte 6 plăci de achiziție sunt de tipul MyRIO având 10 intrări analogice, 6 ieșiri analogice, 40 linii I/O digitale, Wireless, LEDuri, accelerometru onboard, procesor Xilinx FPGA și dual-core ARM Cortex-A9, programabil cu LabVIEW și sunt adaptabile pentru diferite niveluri de programare.

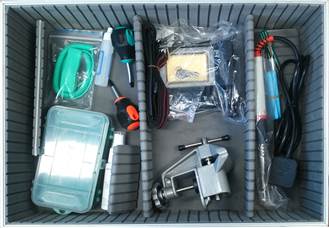

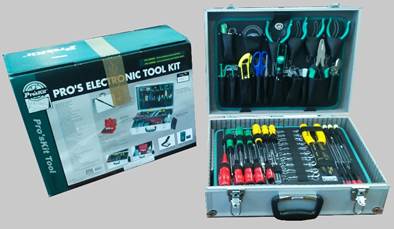

Tot pentru dotarea laboratorului a fost achiziționată o trusă de scule ce va fi utilizată atât de cadrele didactice pentru pregătirea lucrărilor de laborator, cât și de studenți pentru realizarea acestora. Trusa cuprinde șurubelnițe drepte și în cruce, tubulare, clești de tăiat, îndoit, desizolat, chei fixe, aparat de lipit cu fludor și pompă de fludor, stativ și burete pentru ciocan de lipit, scule ajutătoare pentru lipire, pensete, foarfecă din oțel inoxidabil, cutter, pompa vid cositor, cutie de depozitare pentru piese, menghină, ș.a.

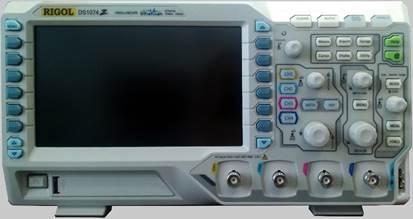

În completarea dotărilor laboratorului au fost achiziționate trei aparate de măsură de tip multimetru Fluke 113, ce permit măsurarea de tensiuni alternative și continue, a valorii rezistoarelor, a capacității condensatoarelor și verificarea diodelor, și două osciloscoape Rigol DS1074 cu 4 canale, display LCD de 7 inch, 1G Sa/s Real-time Sample Rate, impedanță de intrare 1 MΩ||18 pF, bază de timp între 5 ns/div și 50 s/div, măsurare amplitudine între 2 mV/div și 10 V/div, și conectivitate USB și LAN.

A fost achiziționată o cameră video de tipul Foscam FI9805W cu scopul de a fi utilizată într-o aplicație de bază pentru recunoașterea numerelor de înregistrare ale autovehiculelor, împreună co o placă de identificare video. Camera video are următoarele caracteristici: conectivitate Wi-Fi, antena 5dBi, de exterior, compresie H.264, rezoluție minim 1Mpixel, criptare WPA, WPA2, infraroșu, vizualizare noapte minim 20m, triple stream, filtru IR cut, vizualizare și înregistrare din internet, detecție mișcare, alerte prin email și FTP. Placa de identificare video are următoarele caracteristici: Quad Core CPU, 1GB RAM, 900MHz viteză ceas intern, 40 pini GPIO, 4 porturi USB, ieșire audio stereo, HDMI Port, 10/100 Ethernet, Micro SD Card Slot, Wi-Fi, alimentator, cutie, cablu micro USB 1,8m, card microSD 16GB și card microSD 32GB pentru SO, compatibilă Linux.

De asemenea, au fost achiziționați și câțiva senzori destinați măsurării parametrilor mediului ambiant, cu scopul de a realiza determinarea condițiilor meteo rutiere: un senzor de temperatură aer (12-bit, rezoluție 0,0625 ° C, Precizie: 0,5 °C (-25 °C pana la+85 °C), curent scăzut 10μA Activ (max), 1μA Shutdown (max), 1.4V - 3.6VDC, Interfață I2C), un senzor de temperatură și umiditate aer (interfață I2C,umiditatea între 0 % și 100 %, acuratețe umiditate: + / - 2%, acuratețe temperatură: + / - 0.3 Celsius, consum scăzut de putere) și un senzor de presiune atmosferică (tensiune de alimentare: 1.7-3.6V, consum maxim curent: 790μA, gama de presiune: 300hPa - 1100hPa, interfață I2C, 16 bit ADC, oscilator intern).

Pentru detecția vehiculelor au fost achiziționate două bucle inductive împreună cu două detectoare pentru acestea (Rezistența buclei < 8 ohm, inductanța buclei max. 40-1000uH, lungimea conectorului buclei max. 25m,tensiune ieșire releu 220V CA, temperatură de operare -20…+60 grade Celsius).
